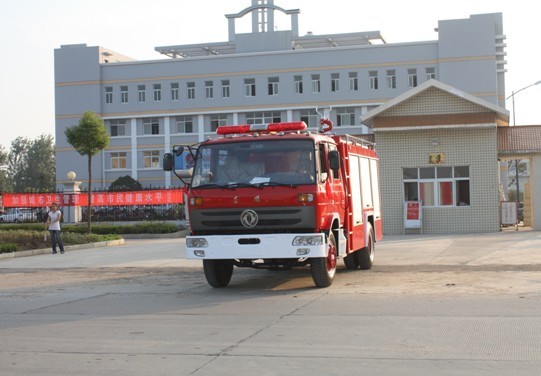

東風153型沫泡消防車

（

技 術 規 格 書

湖北江南專用特種汽車有限公司

銷售熱線：０７２２－３３１００００�。保担玻罚玻福罚担担担�

一、總體要求

1、車輛滿載總質量：16000kg

2、水罐容積：水5000L  泡沫1000L

3、消防泵型號、流量、出口壓力

型號：CB10/40

流量：       低壓40L/s

壓力：       低壓1.0MPa

4、消防泵布置型式：后置式

5、罐布置型式：內藏式

6、乘座人數及設置空氣呼吸器固定位置

乘員人數：6人，前排2人、后排4人

7、消防炮型號、流量、射程、額定噴射壓力

型號：PS40

流量：40L/s

射程：水≥50m

額定噴射壓力：1.0～1.2MPa

8、乘員室型式：整體式四開門整體平頭雙排駕駛室

9、警燈型式：長排警燈

10、頻閃燈數量、光色和位置

數量：4只(每側各2只)

光色：藍色

位置：器材箱左右兩側前部及泵房左右兩側后部

11、外型尺寸：（長×寬×高）8550×2470×3400

二、底盤性能

1、發動機

①、型號：EQB160-20

②、型式：柴油發動機

③、功率：132kW

2、軸距：4500

3、驅動型式：4×2后輪驅動

4、制動系統

①、行車制動：雙回路氣壓制動

②、駐車制動：彈簧儲能斷氣制動

③、輔助制動：發動機排氣制動

5、轉向系統

①、左置轉向，高度和角度可調

②、液壓助力轉向，確保在操作中不引起駕駛員的疲勞，應在所有的

工況下輕便、舒適地控制車輛

③、動力助力轉向機構失效時，手動轉向能立即實施操作，以使車輛

能夠牽引到安全地帶

6、排放依據標準：GB17691-2005第二階段

7、生產廠家：東風汽車有限公司

8、型     號：EQ1141G7DJ

9、駕駛室型式：平頭

10、駕駛室、乘員室

①、結構：四開門整體平頭雙排駕駛室，全鋼框架焊接結構，液壓翻轉機

構。后排座位靠背處設有6.8L空氣呼吸器固定架4具

②、座位設置：前排2人，后排4人

③、設備：除原車設備外，加裝有100W警報器、回轉警燈開關、取力器

控制開關及指示燈

④、通訊：預留電臺電源線樁頭

⑤、空調：可選加裝車用空調

⑥、照明：駕駛室內安裝有照明燈

⑦、座椅調節：駕駛員座椅高度、前后可調，可根據駕駛員的體重手動調

整到最佳的減振效果，副駕駛員座椅前后可調

⑧、乘員室車門最大開啟角度：≥75°

11、最高車速：90km/h(滿載時)

三、消防泵系統

1、消防泵

①、型號：CB10/40

②、流量：      低壓40L/s

③、壓力：      低壓1.0MPa

④、引水時間：≤50s（吸深7m時）

⑤、安裝形式：后置式

2、消防炮

①、型號：PS40

②、流量：40L/s

③、壓力：1.0～1.2MPa

④、射程：水≥50m

⑤、回轉角度：水平360°，俯仰-15°～80°

3、取力器

①、型式：夾心式

②、操縱：電磁閥控制

③、冷卻方式：強制式可調式水冷。

④、潤滑方式：飛濺式油潤滑。

4、管路系統

①、內進水管路：1個Φ100mm的后進水，由罐體進入消防泵，裝1只Φ100mm

氣動蝶閥，連接液罐與水泵，進水口端安裝有濾網

②、外進水管路：泵后側有1個外進水口，其管徑Φ100mm，接外吸管，管

牙接口（悶蓋密封）；泵后側引水，吸水管Φ100×2m(4

根)，進水口端安裝有濾網

③、出水管路：※水泵后側有2個Φ80mm球閥控制的常壓出水口(悶蓋密封)；

※1個Φ100mm的炮管路，采用Φ100mm撓性接頭，并用Φ80mm

球閥控制

④、注水管路：※1個Φ65mm的內注水管路，可通過水泵直接向罐內注水，

裝1只Φ65mm球閥

※在車身兩側各有1個Φ65mm的外注水口

⑤、放余水管路：為保護水泵及各球閥，在球閥的最低處加裝放余水閥

⑥、冷卻水管路：為使取力器在工作中應付各種復雜情況，配有冷卻水管路

四、液罐(內藏式)

1、裝載量：水6000L

2、材質為優質鋼板

3、板厚：底板、前封板、后封板、隔板4mm，側板、防蕩板、頂板（防滑花紋鋼板）3mm

4、內部結構：焊接式，內設防蕩板，網格式結構，格間留有人孔，符合國家標準。

※ 2個入口孔，帶快速鎖緊及開啟裝置

※ 1個溢流閥裝置

※ 2個液位指示器

※ 2個排污口，手動閥控制

五、器材箱

1、材質：骨架、蒙皮為優質鋼材，除放置水帶處的底板為鋁合金外，其余

的底板及四壁面板均為優質鋼板

2、結構：全鋼框架焊接結構，左右兩側為鋁合金簾子門，下設防滑翻踏板

3、位置：容罐兩側

六、泵房

1、材質：骨架、蒙皮為優質鋼材，底板鋪設δ1.2的花紋板。

2、結構：全鋼框架焊接結構，左右后三側有鋁合金簾子門，下設防滑翻踏板。

操作手柄、出水接口和真空表、壓力表、轉速表等均設計在泵

房后保溫門表面，操作方便。

七、翻板踏板

1、材質：骨架、外蒙皮為優質鋼材，內蒙皮為鋁合金花紋板(陽極氧化處理)。

2、結構：采用氣彈簧鎖定，安全可靠

3、說明：踏腳翻板高度500mm，靜載荷≥150kg,翻上時符合GB11567的規定。

八、附加電器系

1、駕駛室頂部前端為長排警燈。

2、車頂前后配有24V、60W火場照明燈各1只

3、車輛兩側上方各配有兩盞爆閃燈，下方安裝安全標志燈和側回復反射器（組

合式），配有前、后示廓燈，兩側各一只轉向燈，乘員室、器材箱、泵房

內均裝有照明燈，并符合GB4785規定。

4、警報器功率為100W；警報器、警燈、爆閃燈電路為獨立式附加電路，控

制器件安裝在駕駛室內。

5、附加儀表、開關集中布置在控制面板上，利于操作。儀表板上裝有：液

位指示器、轉速表、壓力表、真空表、器材箱燈照明開關等（儀表板設

于泵房后保溫門表面）。

九、標牌

1、在操作人員可見處設有操作步驟、說明和注意事項的標牌

2、注意事項字體大于操作步驟和說明的字體

3、每個操縱手柄、開關、儀表都有相應的名稱或用途

4、標牌內容：

①、應緩慢開啟出水口球閥

②、操作人員應站在水帶圓弧的里面

③、中、低壓泵切換工作模式前應將泵轉速降低至怠速運轉

④、泵出水15分鐘以上必須打開強制冷卻水開關

⑤、噴射泡沫后必須清洗泡沫系統

5、消防車產品標牌最少應包括以下內容：

①、制造廠名

②、車輛商標和型號

③、發動機型號及最大凈功率

④、最大總質量

⑤、水罐容積

⑥、消防泵流量

⑦、生產序號

⑧、生產日期

⑨、底盤型號和生產廠

十、制造工藝

1、整車油漆采用國產優質漆

2、所有操作開關、儀表、器材及車輛均有符合規范的銘牌標志

3、整車性能符合GB7956《消防車消防性能要求及試驗方法》的規定

4、液罐符合GA39.5-92的規定

5、整車外觀質量、平整度等均符合GA39.5-92的規定

6、所有焊接牢固、焊后打磨光整

7、車頂設有防護欄板、防滑花紋板

8、車輛后尾部右側設有內凹式上下人梯

十一、器材布置要求與器材配置標準

※ 站在地面或踏板上2個動作內取用任何器材。

※ 器材布置緊湊、裝夾牢固，取用方便。

※ 使用防銹、防振、防脫落、防劃傷的專用夾具固定器材表中所有器材。

※ 備胎安裝在車尾下方。

※ 常規器材：見附表一

十二、隨車文件

※ 底盤使用說明書

※ 底盤質量保修卡

※ 底盤維護保養手冊

※ 底盤合格證

※ 整車合格證

※ 隨車工具一套

※ 消防車使用說明書

※ 隨車消防器材清單
